با افزایش مداوم هزینه های برق و ناپایداری شبکه سراسری، بسیاری از خانواده ها و کسب وکارها در ایران به طور جدی به فکر استفاده از سیستم برق خورشیدی افتاده اند. اما بیشتر افراد همان ابتدا متوقف می شوند: کدام سیستم را انتخاب کنیم؟ چه ظرفیتی نیاز داریم؟ اینورتر و پنل چطور باید با هم هماهنگ باشند؟ این مقاله مسیر کامل از اصول کار پنل خورشیدی تا محاسبه ظرفیت و نصب عملی را گام به گام و با مثال عددی توضیح می دهد تا بتوانید تصمیم درستی بگیرید.
پنل خورشیدی چگونه کار می کند؟
پنل خورشیدی از تعدادی سلول فتوولتائیک سیلیکونی ساخته شده است. هر سلول یک اتصال PN دارد؛ وقتی نور به سلول می تابد، انرژی فوتون ها الکترون ها را آزاد می کند و میدان داخلی اتصال PN آن ها را در یک جهت به حرکت درمی آورد. حاصل این فرایند برق DC است. سلول ها به صورت سری به هم وصل می شوند تا ولتاژ پنل به مقدار قابل استفاده برسد.
روی برگه مشخصات هر پنل چند عدد کلیدی هست که همه در شرایط استاندارد آزمون (STC: تابش ۱۰۰۰ وات بر متر مربع و دمای سلول ۲۵ درجه) اندازه گیری شده اند:
- توان نامی (Wp): بیشترین توان پنل در شرایط STC.
- ولتاژ مدار باز (Voc) و جریان اتصال کوتاه (Isc): برای انتخاب کنترل کننده، اینورتر، فیوز و کلید سمت DC لازم اند.
- ولتاژ و جریان نقطه حداکثر توان (Vmp و Imp): نقطه ای که MPPT تلاش می کند پنل را روی آن نگه دارد.
توان پنل در طول روز با شدت تابش تغییر می کند؛ صبح کم است، حوالی ظهر به بیشترین مقدار می رسد و عصر دوباره کم می شود. برای همین در محاسبه ظرفیت از «ساعات تابش مؤثر» استفاده می کنیم. برق DC پنل برای وسایل خانگی باید با اینورتر به برق AC تبدیل شود؛ تفاوت این دو نوع برق در مقاله تفاوت برق AC و DC آمده است.
۱. انواع سیستم های خورشیدی
پیش از هر چیز باید سه معماری اصلی سیستم های خورشیدی را بشناسید، چون این انتخاب تمام مراحل بعدی را تعیین می کند.
سیستم منفصل از شبکه (Off-Grid)
این سیستم کاملاً مستقل از شبکه برق کار می کند و از پنل خورشیدی، کنترل کننده شارژ، باتری و اینورتر منفصل از شبکه تشکیل شده است. روزها برق تولید و در باتری ذخیره می شود و شب ها یا روزهای ابری مصرف از باتری تأمین می شود. این نوع سیستم برای مناطق روستایی، ویلاهای دور از شبکه، ایستگاه های مخابراتی و مکان هایی که دسترسی به برق سراسری ندارند مناسب است.
سیستم متصل به شبکه (On-Grid)
این سیستم مستقیماً به شبکه برق متصل می شود و باتری ندارد. برق DC پنل در اینورتر به برق AC هم فرکانس با شبکه تبدیل می شود، ابتدا مصرف بار را تأمین می کند و مازاد آن به شبکه تزریق می شود. ساختار ساده تر و هزینه کمتری دارد، اما در زمان قطعی شبکه، اینورتر برای ایمنی کارکنان شبکه خاموش می شود و سیستم نمی تواند مستقل کار کند. اتصال به شبکه و تزریق برق طبق مقررات و قرارداد با شرکت توزیع انجام می شود.
سیستم ترکیبی (Hybrid)
این سیستم ترکیب دو حالت قبلی است؛ هم به شبکه متصل است و هم باتری دارد. صرفه اقتصادی سیستم متصل به شبکه را با امنیت تأمین برق سیستم منفصل یک جا دارد. برای بازار ایران با توجه به قطعی های مکرر برق، سیستم ترکیبی اغلب انتخاب عملی تری است.
| ویژگی | Off-Grid | On-Grid | Hybrid |
|---|---|---|---|
| اتصال به شبکه | ندارد | دارد | دارد |
| باتری | لازم | ندارد | دارد |
| کار در قطعی برق | بله | خیر | بله، برای بارهای انتخاب شده |
| هزینه اولیه | متوسط تا زیاد | کمتر | بیشتر |
| کاربرد معمول | روستا، ویلا، ایستگاه مخابراتی | جایی که شبکه پایدار است | خانه و کسب وکار با قطعی مکرر |
۲. معرفی اجزای اصلی سیستم
یک سیستم خورشیدی کامل فقط چند پنل نیست. هر جزء نقش مشخصی دارد و انتخاب آن بر عملکرد و هزینه کل اثر می گذارد.
پنل خورشیدی
فناوری های رایج پنل شامل مونوکریستال، پلی کریستال و لایه نازک است. مونوکریستال بازده بالاتری دارد و فضای کمتری اشغال می کند، اما گران تر است. پلی کریستال از نظر قیمت به صرفه تر است و برای بودجه محدود مناسب تر است.
هنگام انتخاب پنل سه پارامتر کلیدی را بررسی کنید: توان نامی (Wp)، بازده تبدیل و ضریب دمایی توان. ضریب دما اهمیت ویژه ای دارد، چون تعیین می کند پنل در اقلیم گرم چقدر افت توان خواهد داشت.
اینورتر
اینورتر «مغز» سیستم خورشیدی است و برق DC را به AC تبدیل می کند. انتخاب آن مستقیماً بر بازده و قابلیت اطمینان سیستم اثر می گذارد. برای کاربرد خورشیدی باید اینورتر مخصوص PV یا اینورتر هیبرید انتخاب کرد. درایوهای فرکانس متغیر (VFD) مثل سری های VFD و C2000 دلتا برای کنترل سرعت موتور ساخته شده اند و جای اینورتر خورشیدی را نمی گیرند؛ تفاوت این اصطلاح ها در مقاله درایو یا اینورتر آمده است.
هنگام انتخاب اینورتر خورشیدی این موارد را بررسی کنید؛ محاسبه کامل با مثال در راهنمای انتخاب اینورتر خورشیدی آمده است:
- بازده و محدوده ولتاژ MPPT و هماهنگی آن با Voc و Vmp رشته پنل ها در سردترین و گرم ترین دمای محل
- توان خروجی نامی و توان لحظه ای برای راه اندازی موتورها و کمپرسورها
- نوع اتصال: متصل به شبکه، منفصل یا هیبرید، و ولتاژ باتری سازگار
- شکل موج خروجی سینوسی خالص؛ توضیح در مقاله اینورتر سینوسی
- تک فاز یا سه فاز بودن خروجی متناسب با انشعاب؛ مقاله برق تک فاز و سه فاز را ببینید
- پورت ارتباطی مثل RS-485 با پروتکل Modbus برای پایش
باتری
باتری توان خودپایداری سیستم منفصل و ترکیبی را تعیین می کند. هنگام انتخاب باتری به ظرفیت قابل استفاده (kWh)، عمق تخلیه (DoD) و تعداد چرخه توجه کنید. اطلاعات بیشتر در مقاله تکنولوژی باتری و باتری شارژر آمده است.
| ویژگی | سربی-اسیدی | لیتیوم آهن فسفات (LiFePO4) |
|---|---|---|
| سرمایه اولیه | کمتر | بیشتر |
| چرخه عمر | کوتاه تر | طولانی تر |
| تخلیه عمیق | عمر را سریع کم می کند | عملکرد بهتر |
| مدیریت | شارژر مناسب و تهویه | سیستم مدیریت باتری (BMS) |
کنترل کننده شارژ
کنترل کننده شارژ ولتاژ و جریان شارژ پنل به باتری را تنظیم می کند و از شارژ بیش ازحد و تخلیه عمیق جلوگیری می کند. کنترل کننده MPPT بازده بالاتری از کنترل کننده PWM دارد، به ویژه در زمستان یا روزهای ابری که تابش کم است. در اینورترهای هیبرید، کنترل کننده MPPT معمولاً داخل خود اینورتر است.
استراکچر و کابل
استراکچر باید بر اساس محل نصب (پشت بام یا زمین) و بار باد و برف منطقه انتخاب شود. سطح مقطع کابل نیز باید با جریان سیستم و فاصله انتقال متناسب باشد تا افت ولتاژ و تلفات خط کم بماند. کابل سمت DC باید مخصوص خورشیدی و مقاوم در برابر UV باشد.
۳. محاسبه ظرفیت سیستم با مثال
این مرحله حساس ترین بخش کار است. اگر ظرفیت اشتباه محاسبه شود، یا سرمایه هدر می رود یا برق کافی تأمین نمی شود.
گام اول: محاسبه مصرف روزانه
فهرستی از تمام وسایل برقی تهیه کنید و توان (W) و مدت استفاده روزانه (h) هرکدام را یادداشت کنید. حاصل ضرب آن ها مصرف روزانه بر حسب وات ساعت (Wh) است:
| وسیله | توان | ساعت کار در روز | مصرف روزانه |
|---|---|---|---|
| ۱۰ لامپ LED | ۱۰ × ۱۰ = ۱۰۰ وات | ۶ ساعت | ۶۰۰ Wh |
| یخچال | ۱۵۰ وات | حدود ۸ ساعت کار واقعی کمپرسور در شبانه روز | ۱۲۰۰ Wh |
| مودم و شارژرها | ۵۰ وات | ۴ ساعت | ۲۰۰ Wh |
| جمع | ۲۰۰۰ Wh = ۲ kWh |
یخچال ۲۴ ساعت روشن است، ولی کمپرسور آن حدود یک سوم زمان کار می کند؛ یعنی حدود ۸ ساعت در شبانه روز. توان واقعی هر وسیله را از برچسب آن بخوانید و برای دقت بیشتر با کنتور یا پریز اندازه گیر مصرف را بسنجید.
گام دوم: تعیین ولتاژ سیستم
| مصرف روزانه | ولتاژ متداول سیستم |
|---|---|
| کمتر از ۱ کیلووات ساعت | ۱۲ ولت |
| ۱ تا ۳ کیلووات ساعت | ۲۴ ولت |
| بیشتر از ۳ کیلووات ساعت | ۴۸ ولت |
هرچه ولتاژ بالاتر باشد، در توان یکسان جریان کمتر و تلفات کابل کمتر است. ولتاژ نهایی باید با ولتاژ باتری اینورتر انتخابی یکی باشد.
گام سوم: محاسبه توان آرایه خورشیدی
مصرف روزانه را بر ساعات تابش مؤثر منطقه (در بیشتر مناطق ایران حدود ۴ تا ۵ ساعت) تقسیم و در ضریب اطمینان ۱٫۲ تا ۱٫۳ ضرب کنید:
Parray = Eday ÷ Hsun × k
2000 ÷ 4.5 × 1.3 ≈ 580 W
برای مصرف ۲ کیلووات ساعت و ۴٫۵ ساعت تابش مؤثر، آرایه ای حدود ۵۸۰ وات لازم است. تعداد پنل از تقسیم این عدد بر توان نامی هر پنل و گرد کردن به بالا به دست می آید.
گام چهارم: تعیین ظرفیت باتری
برای سیستم منفصل، باتری باید نیاز ۲ تا ۳ روز ابری متوالی را پوشش دهد:
Ah = Whday × days ÷ Vsys ÷ DoD
2000 × 2 ÷ 48 ÷ 0.8 ≈ 104 Ah
2000 × 2 ÷ 24 ÷ 0.8 ≈ 208 Ah
با خودپایداری ۲ روز و عمق تخلیه ۰٫۸، همان ۴ کیلووات ساعت انرژی ذخیره در سیستم ۴۸ ولت با حدود ۱۰۴ آمپرساعت و در سیستم ۲۴ ولت با حدود ۲۰۸ آمپرساعت تأمین می شود. در طراحی دقیق تر، تلفات اینورتر و بازده شارژ و دشارژ باتری را هم به مصرف روزانه اضافه کنید.
۴. مراحل نصب و نکات کلیدی
ارزیابی محل نصب
جهت و زاویه پنل مستقیماً بر میزان تولید برق اثر می گذارد. در نیم کره شمالی، پنل باید رو به جنوب باشد و زاویه شیب تقریباً برابر عرض جغرافیایی منطقه باشد. عرض جغرافیایی بیشتر مناطق ایران بین ۲۵ تا ۴۰ درجه است و زاویه بهینه هم در همین محدوده قرار می گیرد. در ساعات کلیدی روز (۹ تا ۱۵) نباید سایه ای روی پنل بیفتد؛ سایه حتی روی بخشی از یک پنل، تولید کل رشته را کم می کند.
ایمنی الکتریکی
در سمت DC باید کلید قطع کننده، فیوز و محافظ ولتاژ ضربه (SPD) با رده DC نصب شود. در سمت AC نیز کلید مینیاتوری و محافظ جریان نشتی لازم است. تمام اتصالات کابل پنل باید با کانکتور MC4 انجام شود تا ضدآب و قابل اعتماد باشد و سیستم باید به طور مطمئن ارت شود.
ارت: بدنه پنل ها، استراکچر و اینورتر
در مدار DC جرقه هنگام قطع سخت تر خاموش می شود، چون جریان مثل AC از صفر عبور نمی کند؛ برای همین کلید و فیوز سمت DC باید برای ولتاژ DC رشته پنل ها رده بندی شده باشند. پنل تا وقتی نور می بیند ولتاژ تولید می کند و قطع کلید اینورتر، کابل های پنل را بی برق نمی کند.
راه اندازی و تحویل
پیش از اولین برق رسانی، ولتاژ مدار باز هر رشته را با مولتی متر بسنجید و با مقدار محاسبه شده مقایسه کنید. جریان اتصال کوتاه را با تستر مخصوص PV یا کلمپ متر DC و توسط فرد آموزش دیده بررسی کنید. پس از روشن شدن اینورتر، عملکرد MPPT را کنترل کنید و مطمئن شوید توان خروجی با تابش فعلی مطابقت دارد. یک هفته داده تولید را پایش کنید و با مقدار برآوردی مقایسه کنید تا از سالم بودن سیستم مطمئن شوید.
پایش و مدیریت بار با PLC و HMI دلتا
در پروژه های بزرگ تر، مثل کارگاه، مزرعه یا ساختمان تجاری، پایش تولید و مدیریت بار اهمیت پیدا می کند. اگر اینورتر یا کنترل کننده شارژ پورت ارتباطی مثل RS-485 با پروتکل Modbus داشته باشد، PLC دلتا می تواند توان تولیدی، وضعیت شارژ باتری و آلارم ها را بخواند و HMI دلتا آن ها را روی صفحه نشان دهد.
برای این مدار، برد رله صنعتی و کنتاکتور مناسب بین PLC و بار قرار می گیرند و PLC و HMI از منبع تغذیه ۲۴ ولت تغذیه می شوند. PLC و HMI جای حفاظت های سمت DC و AC را نمی گیرند.
DOP-107HMI هفت اینچ برای نمایش تولید، شارژ باتری و آلارم ها

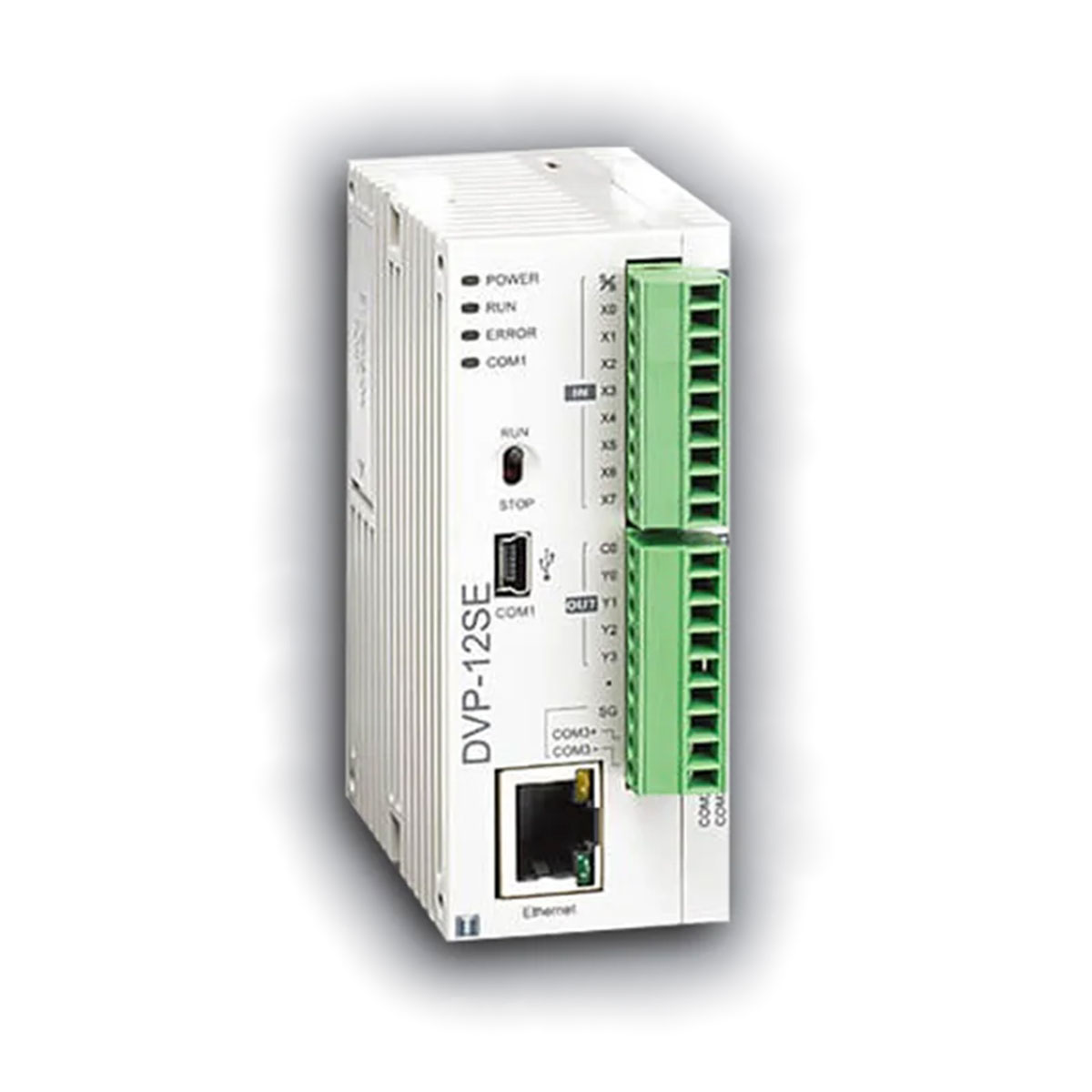

DVP12SE11PLC سری DVP-SE برای پایش و ارتباط شبکه ای

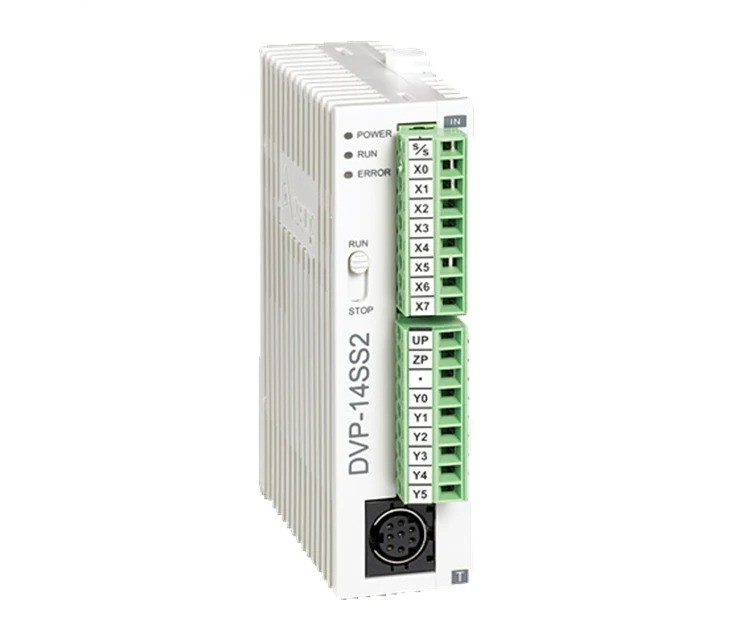

DVP-14SS211TPLC سری باریک DVP-SS2 برای منطق ساده مدیریت بار
مشخصات کامل و پورت های ارتباطی هر مدل در صفحه محصول و دیتاشیت آن آمده است. برای شروع برنامه نویسی، دوره PLC و HMI مقدماتی و کارگاه تمرین کمک می کنند.
۵. اشتباهات رایج و راه پیشگیری
اشتباه اول: پنل هرچه بزرگ تر بهتر
توان پنل باید با اینورتر و باتری هماهنگ باشد. آرایه بیش ازحد بزرگ ممکن است اینورتر را مکرراً در حالت محدودسازی توان قرار دهد و سرمایه را هدر بدهد. ولتاژ مدار باز رشته در سردترین روز سال هم نباید از حداکثر ولتاژ ورودی اینورتر یا کنترل کننده بیشتر شود.
اشتباه دوم: نادیده گرفتن افت ولتاژ کابل
در سیستم های DC ولتاژ پایین، کابل بلند یا کم مقطع افت ولتاژ قابل توجهی ایجاد می کند. مسیر رفت و برگشت جریان را با هم حساب کنید:
ΔV = I × ρ × 2L ÷ A
10 × 0.0175 × 20 ÷ 2.5 = 1.4 V
در سیستم ۱۲ ولت با جریان ۱۰ آمپر و کابل مسی ۲٫۵ میلی متر مربع به طول ۱۰ متر، افت ولتاژ حدود ۱٫۴ ولت است؛ یعنی نزدیک ۱۲ درصد ولتاژ سیستم. با کابل ۶ میلی متر مربع همین افت به حدود ۰٫۶ ولت می رسد. افت زیاد بازده شارژ را کم می کند و کابل را گرم می کند.
اشتباه سوم: مقایسه فقط قیمت پنل
هزینه کل سیستم شامل اینورتر، باتری، استراکچر، کابل، حفاظت ها و هزینه نصب هم می شود. برخی پنل های ارزان بازده پایین و افت سریع دارند و در بلندمدت گران تر تمام می شوند.
اشتباه چهارم: مدیریت نکردن بار
منطق اصلی سیستم منفصل «به اندازه تولید، مصرف کن» است. اگر مصرف از توان طراحی شده سیستم فراتر رود، هر باتری بزرگی هم به سرعت خالی می شود. پیش از نصب، بارها را بهینه کنید و وسایل پربازده مثل لامپ LED، کولر اینورتری و یخچال کم مصرف را در اولویت قرار دهید.
جمع بندی
طراحی سیستم برق خورشیدی یک کار سیستمی است و منطق اصلی آن این است: اول نیاز را حساب کن، بعد تجهیزات را انتخاب کن، در آخر ظرفیت را هماهنگ کن. انتخاب میان سه نوع سیستم به رابطه شما با شبکه برق و نیاز به پایداری بستگی دارد. پنل، اینورتر، باتری و کنترل کننده باید بر اساس مصرف روزانه و شرایط تابش منطقه انتخاب شوند. در مرحله نصب، ارزیابی محل، ایمنی الکتریکی و پایش راه اندازی کلید عملکرد پایدار در بلندمدت هستند.
اگر در حال ارزیابی یک راهکار خورشیدی برای خانه یا پروژه خود هستید، کار را از محاسبه مصرف روزانه شروع کنید؛ این پایه تمام تصمیم های بعدی است.
برای پایش سیستم خورشیدی یا مدیریت خودکار بارها با PLC و HMI دلتا مشاوره می خواهید؟ نوع اینورتر و پورت ارتباطی آن، بارهایی که باید کنترل شوند و اطلاعاتی که می خواهید روی صفحه ببینید را بفرستید تا کارشناس کامیاب مرام، نماینده دلتا در ایران، تجهیزات مناسب را پیشنهاد دهد.
