انتخاب اینورتر مهم ترین تصمیم فنی در یک سیستم خورشیدی است. اینورتر نه تنها برق DC پنل را به برق AC قابل استفاده تبدیل می کند، بلکه نقش «مغز» سیستم را هم دارد: مدیریت توان، ردیابی نقطه حداکثر توان (MPPT)، حفاظت الکتریکی و ارتباط با شبکه یا باتری همگی بر عهده اینورتر است. یک انتخاب اشتباه می تواند باعث افت شدید بازده، خرابی زودهنگام یا ناسازگاری کامل اجزای سیستم شود. این راهنما با معیارهای درست و مثال عددی کمک می کند اینورتر خورشیدی مناسب پروژه خود را انتخاب کنید.
فهرست مطالب
۱. اینورتر خورشیدی چیست و چه می کند؟
اینورتر خورشیدی دستگاهی است که جریان مستقیم (DC) تولیدشده توسط پنل های خورشیدی یا ذخیره شده در باتری را به جریان متناوب (AC) تبدیل می کند تا برای وسایل خانگی و صنعتی یا تزریق به شبکه قابل استفاده باشد. تفاوت این دو نوع برق در مقاله تفاوت برق AC و DC و اصول کار پنل در مقاله پنل خورشیدی چگونه کار می کند آمده است.
وظایف یک اینورتر خورشیدی مدرن فقط به تبدیل جریان محدود نمی شود:
- ردیابی نقطه حداکثر توان (MPPT): ولتاژ و جریان پنل را مداوم تنظیم می کند تا بیشترین توان ممکن از پنل گرفته شود.
- مدیریت شارژ باتری: در سیستم های هیبرید و آف گرید، شارژ و دشارژ باتری را کنترل می کند.
- حفاظت الکتریکی: در برابر اضافه ولتاژ، اضافه جریان، اتصال کوتاه، دمای بالا و جزیره شدن (Islanding) محافظت می کند.
- پایش و ارتباط: داده های تولید، مصرف و وضعیت سیستم را از طریق Wi-Fi، RS-485 یا اپلیکیشن موبایل ارائه می دهد.
اینورترها از نظر کیفیت توان خروجی، شکل موج و بازده تبدیل با هم تفاوت دارند. برای وسایل حساس مانند یخچال، تلویزیون و کامپیوتر همیشه اینورتر با موج سینوسی خالص (Pure Sine Wave) انتخاب کنید. مدار داخلی تبدیل DC به AC در مقاله مدار اینورتر توضیح داده شده است.
۲. انواع اینورتر خورشیدی
اینورتر رشته ای (String Inverter)
رایج ترین نوع اینورتر در سیستم های خانگی و تجاری است. پنل ها به صورت سری در یک یا چند رشته به اینورتر وصل می شوند. بازده بالا، قیمت مناسب و نگهداری آسان دارد و برای پشت بام های بدون سایه و ظرفیت متوسط تا بزرگ مناسب است.
اینورتر مرکزی (Central Inverter)
برای نیروگاه های بزرگ خورشیدی استفاده می شود و کل آرایه به یک اینورتر مرکزی وصل می شود. هزینه هر وات کمتر است، اما انعطاف کمتری دارد و با خرابی آن کل نیروگاه یا بخش بزرگی از آن متوقف می شود.
میکرو اینورتر (Micro Inverter)
برای هر پنل یک اینورتر کوچک نصب می شود. مزیت اصلی آن این است که سایه یا خرابی یک پنل بر بقیه اثر نمی گذارد. برای پشت بام سایه دار، جهت های مختلف یا سیستم های کوچک مناسب است، اما هزینه هر وات بالاتری دارد.
اینورتر هیبرید (Hybrid Inverter)
هم به شبکه وصل می شود، هم باتری را مدیریت می کند و هم می تواند در حالت منفصل کار کند. برای بازار ایران با توجه به قطعی های مکرر برق، این نوع اینورتر معمولاً بهترین انتخاب است.
اینورتر منفصل از شبکه (Off-Grid Inverter)
فقط برای سیستم های مستقل از شبکه استفاده می شود؛ باتری را شارژ و مدیریت می کند و خروجی AC برای مصرف محلی می دهد. در سیستم های روستایی و ویلاهای دور از شبکه کاربرد دارد.
| نوع | اتصال | مزیت اصلی | محدودیت | کاربرد معمول |
|---|---|---|---|---|
| رشته ای | شبکه، چند رشته پنل | بازده بالا و قیمت مناسب | حساس به سایه روی رشته | پشت بام بدون سایه |
| مرکزی | شبکه، کل آرایه | کمترین هزینه هر وات | خرابی، بخش بزرگی را متوقف می کند | نیروگاه |
| میکرو | یک اینورتر برای هر پنل | اثر نگرفتن از سایه پنل دیگر | هزینه بالاتر | پشت بام سایه دار یا چندجهته |
| هیبرید | شبکه و باتری | کار در قطعی برق | هزینه اولیه بیشتر | خانه و کسب وکار در ایران |
| آف گرید | فقط باتری | استقلال کامل از شبکه | وابستگی کامل به باتری | روستا و ویلای دور از شبکه |
۳. معیارهای کلیدی انتخاب اینورتر
توان نامی و توان اوج
توان نامی (Continuous Power) توانی است که اینورتر می تواند مداوم ارائه دهد. توان اوج (Surge Power) توان لحظه ای است که اینورتر چند ثانیه (معمولاً ۵ تا ۳۰ ثانیه، طبق دیتاشیت) هنگام راه اندازی موتورها و کمپرسورها تحمل می کند.
برای توان نامی، مجموع توان هم زمان وسایل را حساب کنید و ضریب اطمینان ۱٫۲ تا ۱٫۳ را اعمال کنید. برای وسایل موتوری (یخچال، کولر، پمپ آب) به عنوان قاعده تجربی، توان اوج اینورتر باید دست کم ۳ برابر توان نامی آن وسیله باشد.
بازده تبدیل
بازده اینورتر نسبت توان خروجی AC به توان ورودی DC است. اینورترهای باکیفیت بازده ۹۵ تا ۹۸ درصد دارند. بازده را هم در بار کامل و هم در نیم بار بررسی کنید، چون اینورتر بیشتر ساعات روز زیر توان نامی کار می کند.
Ploss = PDC × (1 − η)
بازده ۹۵ درصد
3000 × 0.05 = 150 W
بازده ۹۸ درصد
3000 × 0.02 = 60 W
با ورودی ۳۰۰۰ وات و ۵ ساعت کار در توان کامل، تلفات روزانه ۷۵۰ وات ساعت در برابر ۳۰۰ وات ساعت است؛ یعنی ۴۵۰ وات ساعت در روز و حدود ۱۶۴ کیلووات ساعت در سال اختلاف تولید مفید.
قابلیت MPPT
MPPT توانایی اینورتر در تنظیم ولتاژ ورودی برای گرفتن بیشترین توان از پنل است. اینورترهای چند MPPT (Multi-MPPT) می توانند چند رشته پنل با جهت یا سایه متفاوت را مستقل مدیریت کنند؛ مثلاً یک رشته رو به جنوب و یک رشته رو به غرب. برای سیستم هایی با چند جهت نصب این ویژگی اهمیت زیادی دارد.
محدوده ولتاژ ورودی
هر اینورتر محدوده ولتاژ DC مشخصی دارد. دو شرط باید هم زمان برقرار باشد: ولتاژ مدار باز (Voc) رشته در سردترین دمای محل از حداکثر ولتاژ ورودی اینورتر بیشتر نشود، و ولتاژ نقطه حداکثر توان (Vmp) رشته در گرم ترین حالت از حداقل ولتاژ MPPT کمتر نشود. ولتاژ پنل با سرما بالا و با گرما پایین می رود.
مثال با یک پنل و اینورتر فرضی: پنل با Voc برابر ۴۹٫۵ ولت و Vmp برابر ۴۱٫۵ ولت، ضریب دمایی Voc برابر منفی ۰٫۲۸ درصد بر درجه و فرض محافظه کارانه منفی ۰٫۳۵ درصد بر درجه برای Vmp؛ اینورتر با حداقل MPPT برابر ۱۲۰ ولت و حداکثر ورودی ۵۰۰ ولت.
سرما: دمای منفی ۱۰ درجه
49.5 × (1 + 0.0028 × 35) ≈ 54.35 V
500 ÷ 54.35 ≈ 9.2 → 9
گرما: دمای سلول ۷۰ درجه
41.5 × (1 − 0.0035 × 45) ≈ 35 V
120 ÷ 35 ≈ 3.4 → 4
پس هر رشته باید بین ۴ تا ۹ پنل داشته باشد. رشته ۹ پنلی در سرما حدود ۴۸۹ ولت و در گرما حدود ۳۱۵ ولت دارد و هر دو داخل پنجره مجاز اینورتر است. اعداد واقعی را از دیتاشیت همان پنل و اینورتر بخوانید.
شکل موج خروجی
همیشه اینورتر سینوسی خالص انتخاب کنید. موج شبه سینوسی می تواند به موتورها، کمپرسورها و وسایل الکترونیکی حساس آسیب بزند و بازده آن ها را کم کند. توضیح کامل در مقاله اینورتر سینوسی آمده است. تک فاز یا سه فاز بودن خروجی را هم با انشعاب محل هماهنگ کنید؛ مقاله اینورتر تک فاز و سه فاز را ببینید.
قابلیت اتصال به شبکه و باتری
در سیستم هیبرید، اینورتر باید هم قابلیت اتصال به شبکه (Grid-Tie) و هم مدیریت باتری داشته باشد. اینورترهای هیبرید معمولاً چند حالت کاری دارند:
- اولویت خورشید: بار ابتدا از پنل، سپس از باتری و در آخر از شبکه تأمین می شود.
- اولویت باتری: باتری برای ساعات پرمصرف یا قطعی نگه داشته می شود.
- اولویت شبکه: بار از شبکه تأمین می شود و باتری فقط پشتیبان است.
- حالت ترکیبی: ترکیب زمان بندی شده حالت های بالا.
حفاظت ها
اینورتر باید این حفاظت ها را داشته باشد:
حفاظت داخلی اینورتر جای فیوز، کلید DC، محافظ ولتاژ ضربه و حفاظت های تابلوی AC را نمی گیرد؛ مسیر کامل حفاظت در بخش نصب مقاله پنل خورشیدی آمده است.
گارانتی و خدمات پس از فروش
اینورتر یکی از گران ترین اجزای سیستم است و تعمیر آن تخصصی است. گارانتی معتبر (معمولاً دست کم ۵ سال برای اینورترهای رشته ای و هیبرید) و وجود خدمات و قطعه یدکی در ایران از معیارهای مهم انتخاب است.
۴. محاسبه توان اینورتر موردنیاز
گام اول: تمام وسایلی که ممکن است هم زمان روشن باشند را بنویسید و توان آن ها را از برچسب دستگاه بخوانید.
| وسیله | نوع بار | توان نامی | توان راه اندازی |
|---|---|---|---|
| لامپ های LED | عادی | ۲۰۰ وات | — |
| تلویزیون | عادی | ۱۵۰ وات | — |
| کامپیوتر و مودم | عادی | ۳۵۰ وات | — |
| مایکروویو | عادی | ۸۰۰ وات | — |
| جمع بار عادی | ۱۵۰۰ وات | ||
| یخچال | موتوری | ۱۵۰ وات | حدود ۴۵۰ وات (۳ برابر) |
گام دوم: وسایلی مثل یخچال، کولر، پمپ آب و ماشین لباسشویی هنگام راه اندازی جریان هجومی (Inrush) چند برابری می کشند. توان اوج هرکدام را جداگانه حساب کنید.
گام سوم: توان نامی اینورتر باید از مجموع بار عادی و بزرگ ترین بار موتوری بیشتر باشد و توان اوج اینورتر از مجموع بار عادی و توان اوج بزرگ ترین موتور. اگر چند موتور هم زمان کار می کنند، توان کار همه آن ها را در بار عادی بیاورید و فقط اوج بزرگ ترین را جداگانه حساب کنید، چون معمولاً دو موتور دقیقاً در یک لحظه راه نمی افتند.
گام چهارم: حاصل را در ۱٫۲ تا ۱٫۳ ضرب کنید تا حاشیه اطمینان ایجاد شود.
توان نامی موردنیاز
(1500 + 150) × 1.3 ≈ 2145 W
توان اوج موردنیاز
(1500 + 450) × 1.3 ≈ 2535 W
پس اینورتر با توان نامی ۲۵۰۰ وات که طبق دیتاشیت توان اوج آن از ۲۵۳۵ وات بیشتر باشد مناسب است. بسیاری از اینورترها توان اوجی حدود دو برابر توان نامی دارند؛ مدل ۲۵۰۰ وات با اوج ۵۰۰۰ وات حاشیه خوبی برای راه اندازی یخچال می دهد.
۵. نکات مهم هنگام خرید
۱. تطابق ولتاژ باتری و اینورتر
اگر باتری ۴۸ ولت دارید، اینورتر باید ورودی باتری ۴۸ ولت داشته باشد. اینورترهای ۱۲ ولت برای سیستم های بزرگ مناسب نیستند، چون جریان و تلفات کابل زیاد می شود:
I = P ÷ V → 3000 W ÷ 12 V = 250 A · ÷ 24 V = 125 A · ÷ 48 V = 62.5 A
برای ۳۰۰۰ وات، جریان سمت باتری در سیستم ۴۸ ولت یک چهارم سیستم ۱۲ ولت است. تلفات کابل با مجذور جریان رابطه دارد، پس با همان کابل تلفات تا یک شانزدهم کم می شود. اطلاعات باتری در مقاله تکنولوژی باتری و باتری شارژر آمده است.
۲. بررسی دیتاشیت فنی، نه فقط تبلیغات
در دیتاشیت رسمی به بازده (حداکثر و وزنی)، محدوده MPPT، حداکثر ولتاژ و جریان ورودی هر MPPT، توان اوج و مدت آن، دمای کاری و ضریب توان (Power Factor) توجه کنید.
۳. توجه به دمای محیط
اینورتر در دمای بالا توان خود را کم می کند (Derating). منحنی کاهش توان را در دیتاشیت ببینید. اگر اینورتر در فضای گرم مثل پشت بام یا اتاقک بی تهویه نصب می شود، ظرفیت بالاتری انتخاب کنید یا تهویه و سایه مناسب فراهم کنید.
۴. هماهنگی با پنل
ولتاژ و جریان رشته پنل باید با محدوده ورودی اینورتر بخواند؛ همان محاسبه پنجره ولتاژ بخش ۳. جریان اتصال کوتاه رشته هم نباید از حداکثر جریان ورودی هر MPPT بیشتر باشد. برای پروژه های بزرگ تر از نرم افزارهای طراحی مانند PVsyst یا ابزار طراحی سازنده اینورتر استفاده کنید.
۵. برند و خدمات
برندی را انتخاب کنید که دیتاشیت کامل و رسمی، سابقه در بازار، گارانتی معتبر و خدمات پس از فروش در ایران داشته باشد. اگر قرار است اینورتر به سیستم اتوماسیون وصل شود، پیش از خرید بررسی کنید پورت ارتباطی (مثل RS-485) و پروتکل آن (مثل Modbus) در دیتاشیت آمده و جدول رجیسترهای آن در دسترس است.
۶. پایش و مانیتورینگ
اینورترهایی که اپلیکیشن موبایل یا پورت ارتباطی دارند، امکان دیدن تولید روزانه، تشخیص خطا و بهینه سازی عملکرد را فراهم می کنند.
پایش اینورتر خورشیدی با تجهیزات دلتا
در کارگاه، مزرعه یا ساختمان تجاری، فقط دیدن عدد تولید روی اپلیکیشن کافی نیست؛ باید انرژی واقعی تحویل شده اندازه گیری شود و در صورت افت تولید یا آلارم، واکنش خودکار انجام شود. کامیاب مرام به عنوان نماینده دلتا در ایران، تجهیزات این لایه را تأمین می کند:
- پاورمیتر دلتا روی خروجی AC اینورتر، انرژی، توان، دیماند و هارمونیک را اندازه می گیرد (طبق کاتالوگ مدل).
- PLC دلتا اگر اینورتر پورت RS-485 با Modbus داشته باشد، توان، وضعیت باتری و کد خطا را می خواند و بارها را مدیریت می کند؛ مقاله ارتباط Modbus در PLC دلتا را ببینید.
- HMI دلتا تولید، مصرف، وضعیت شارژ و آلارم ها را روی صفحه نشان می دهد.

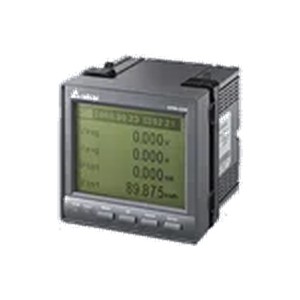

DPM-C530Aپاورمیتر برای اندازه گیری انرژی خروجی اینورتر
DOP-107HMI هفت اینچ برای نمایش تولید و آلارم ها
DVP12SE11PLC سری DVP-SE برای خواندن داده و مدیریت بار
پورت ها و پروتکل های ارتباطی هر مدل را در صفحه محصول و دیتاشیت آن بررسی کنید. درایوهای دلتا برای کنترل سرعت موتور ساخته شده اند و جای اینورتر خورشیدی را نمی گیرند؛ تفاوت این دو در مقاله درایو یا اینورتر آمده است.
جمع بندی
انتخاب اینورتر خورشیدی یک تصمیم چندبعدی است: توان نامی و اوج، بازده، MPPT، شکل موج، قابلیت اتصال به شبکه و باتری، حفاظت ها و خدمات پس از فروش باید با هم هماهنگ باشند. منطق اصلی این است: اول مجموع بار و بزرگ ترین بار موتوری را حساب کنید، سپس توان نامی و اوج اینورتر را با ضریب اطمینان تعیین کنید، و در آخر تطابق ولتاژ و جریان را با پنل و باتری بررسی کنید.
اگر در حال طراحی سیستم خورشیدی برای خانه یا پروژه خود هستید، کار را از فهرست بارهای هم زمان شروع کنید؛ این پایه تمام محاسبات بعدی است.
برای پایش اینورتر، اندازه گیری انرژی یا مدیریت خودکار بارها با تجهیزات دلتا مشاوره می خواهید؟ مدل اینورتر و پورت ارتباطی آن، بارهایی که باید کنترل شوند و اطلاعاتی که می خواهید روی صفحه ببینید را بفرستید تا کارشناس کامیاب مرام، نماینده دلتا در ایران، تجهیزات مناسب را پیشنهاد دهد.
سؤالات متداول درباره انتخاب اینورتر خورشیدی
اینورتر خورشیدی چه کاری انجام می دهد؟
اینورتر خورشیدی برق DC پنل یا باتری را به برق AC قابل مصرف تبدیل می کند. علاوه بر این، با MPPT بیشترین توان را از پنل می گیرد، در سیستم هیبرید شارژ و دشارژ باتری را مدیریت می کند، حفاظت های الکتریکی را انجام می دهد و داده های تولید و مصرف را از طریق Wi-Fi یا RS-485 ارائه می دهد.
توان اینورتر خورشیدی را چطور حساب کنیم؟
توان بارهای هم زمان را جمع بزنید، بزرگ ترین بار موتوری را جداگانه در نظر بگیرید و حاصل را در ضریب اطمینان ۱٫۲ تا ۱٫۳ ضرب کنید. مثلاً با بار عادی ۱۵۰۰ وات و یخچال ۱۵۰ واتی، توان نامی لازم حدود (۱۵۰۰ + ۱۵۰) × ۱٫۳ ≈ ۲۱۴۵ وات است و اینورتر ۲۵۰۰ وات مناسب است.
توان اوج (Surge) اینورتر چیست و چرا مهم است؟
توان اوج توانی است که اینورتر برای چند ثانیه هنگام راه اندازی موتورها و کمپرسورها تحمل می کند. یخچال، کولر و پمپ آب هنگام روشن شدن جریان هجومی چند برابری می کشند؛ به عنوان قاعده تجربی، توان اوج اینورتر را دست کم سه برابر توان نامی بزرگ ترین موتور در نظر بگیرید و مقدار دقیق را از دیتاشیت بخوانید.
اینورتر سینوسی خالص بهتر است یا شبه سینوسی؟
برای وسایل خانگی و صنعتی، اینورتر سینوسی خالص (Pure Sine Wave) انتخاب درست است. موج شبه سینوسی پله ای است و می تواند باعث گرم شدن و صدای موتورها و کمپرسورها شود و به وسایل الکترونیکی حساس آسیب بزند.
برای خانه و کسب وکار در ایران کدام نوع اینورتر خورشیدی مناسب تر است؟
جایی که شبکه برق هست ولی قطعی مکرر دارد، اینورتر هیبرید معمولاً بهترین انتخاب است، چون هم به شبکه وصل می شود، هم باتری را مدیریت می کند و هم در قطعی برق بارهای انتخاب شده را تغذیه می کند. برای محل بدون شبکه اینورتر آف گرید، و برای پشت بام سایه دار میکرو اینورتر گزینه مناسبی است.
چند پنل را می توان به صورت سری به اینورتر وصل کرد؟
ولتاژ مدار باز رشته در سردترین دمای محل نباید از حداکثر ولتاژ ورودی اینورتر بیشتر شود و ولتاژ نقطه حداکثر توان رشته در گرم ترین حالت نباید از حداقل ولتاژ MPPT کمتر شود. تعداد مجاز پنل از تقسیم این دو حد بر ولتاژ اصلاح شده هر پنل به دست می آید.
چرا در سیستم های بزرگ تر باتری و اینورتر ۴۸ ولت بهتر است؟
در توان یکسان، جریان با ولتاژ نسبت عکس دارد. برای ۳۰۰۰ وات، جریان سمت باتری در ۱۲ ولت حدود ۲۵۰ آمپر و در ۴۸ ولت حدود ۶۲٫۵ آمپر است. جریان کمتر یعنی کابل نازک تر، تلفات کمتر و گرمای کمتر.
